Спутниковое телевидение остается одним из самых надежных способов получения качественного телевизионного сигнала, особенно в регионах со слабым покрытием эфирного вещания или отсутствием скоростного интернета. Оно обеспечивает доступ к сотням украинских и международных каналов в высоком качестве, предлагая независимость от местных провайдеров кабельных сетей. Многие пользователи считают, что процесс установки и конфигурации оборудования под силу только узкопрофильным специалистам. Однако, если разобраться в базовых принципах работы системы, понять, как настроить спутниковое телевидение, можно сэкономить значительные средства на услугах мастеров. Эта статья является подробным руководством, которое проведет вас через все этапы: от выбора места для монтажа «тарелки» до сканирования последнего телеканала на вашем экране.
Подготовка к установке: что нужно знать
Любой успешный монтаж начинается с тщательной подготовки. Спутниковый сигнал передается с орбиты, находящейся на высоте около 36 тысяч километров, поэтому даже минимальная преграда или неправильно подобранное оборудование могут свести на нет все ваши усилия.
Необходимое оборудование и инструменты
Прежде чем начать работу, убедитесь, что у вас есть полный комплект оборудования. Стандартная система для приема сигнала с нескольких спутников (например, классическая конфигурация на три спутника) требует наличия определенных компонентов.
Вот базовый перечень того, что вам понадобится:
- Спутниковая антенна (диаметром от 85 до 90 см для стабильного приема при плохих погодных условиях).
- Конвертеры (LNB) с линейной или круговой поляризацией, в зависимости от выбранного спутника.
- Мультифиды (специальные крепления для установки дополнительных конвертеров на одну антенну).
- Переключатель DiSEqC, объединяющий сигналы с нескольких конвертеров в один кабель.
- Коаксиальный кабель сопротивлением 75 Ом с хорошим медным экранированием.
- F-коннекторы для надежного соединения кабеля с оборудованием.
- Инструменты: перфоратор или дрель, набор гаечных ключей (обычно на 10 и 13 мм), компас или приложение на смартфоне, кусачки, канцелярский нож.
Выбор правильного места для антенны
Главное правило спутникового приема — прямая видимость спутника. Для жителей Северного полушария все геостационарные спутники расположены на юге. Поэтому ваша антенна должна быть направлена в южном направлении (от юго-востока до юго-запада, в зависимости от выбранного космического аппарата).
Перед тем как сверлить стену, убедитесь, что на пути сигнала нет высоких деревьев, линий электропередач или соседних зданий. Даже густая листва летом может стать серьезной преградой для высокочастотного сигнала. Лучше всего устанавливать антенну на крыше, фасаде дома или на балконе, который выходит на южную сторону.
Монтаж спутниковой антенны
Когда идеальное место найдено, можно переходить к физическому монтажу. Этот этап требует аккуратности и соблюдения правил техники безопасности, особенно если работы проводятся на высоте.
Сборка и крепление кронштейна
Начните со сборки самой антенны согласно инструкции производителя. Прикрутите мультифиды и установите в них конвертеры. Важно не затягивать гайки на конвертерах до конца, поскольку позже их нужно будет поворачивать вокруг своей оси для точной подстройки поляризации.
Следующий шаг — крепление кронштейна к стене. Используйте надежные анкерные болты (диаметром не менее 10 мм), поскольку антенна обладает высокой парусностью и может быть сорвана сильным порывом ветра. Кронштейн должен быть установлен строго вертикально — это критически важно, чтобы во время регулировки угла места (элевации) и азимута антенна двигалась в правильной плоскости.
Направление на спутник и использование Satfinder
После того как антенна повешена на кронштейн, начинается самый ответственный момент — «ловля» сигнала. Для этого лучше всего использовать специальный прибор Satfinder (сатфайндер), который подключается между конвертером и ресивером. Он издает звуковой сигнал и показывает уровень на шкале, когда вы приближаетесь к правильной позиции.
Если прибора нет, можно настраивать с помощью ресивера и телевизора, но для этого вам понадобится помощник, который будет смотреть на экран и кричать об изменениях уровня сигнала, или же вытащить маленький телевизор поближе к антенне. Сначала выставляется центральный спутник, а затем настраиваются боковые конвертеры на мультифидах.
В таблице ниже приведены параметры нескольких популярных европейских спутников, которые помогут вам быстро поймать сигнал.
| Название спутника | Орбитальная позиция | Частота для настройки | Поляризация | Символьная скорость (SR) |
| Astra 4A | 4.8° Восточной долготы | 11766 | Горизонтальная (H) | 27500 |
| HotBird 13 | 13.0° Восточной долготы | 10992 | Вертикальная (V) | 27500 |
| Amos 3/7 | 4.0° Западной долготы | 11175 | Горизонтальная (H) | 30000 |
| Eutelsat 9B | 9.0° Восточной долготы | 12111 | Вертикальная (V) | 27500 |
Подключение оборудования: современные решения
После того как антенна прочно зафиксирована, а сигнал найден, необходимо правильно скоммутировать все кабели. От каждого конвертера идет короткий отрезок кабеля к переключателю DiSEqC. Обратите внимание на то, к какому порту (LNB 1, LNB 2, LNB 3 и т.д.) вы подключаете каждый спутник — эту информацию вам нужно будет запомнить или записать, чтобы позже указать в меню программного обеспечения.
Особенности встроенных ресиверов DVB-S2
Большинство современных смарт-телевизоров уже имеют на борту встроенный спутниковый приемник стандарта DVB-S2. Это значительно упрощает задачу, ведь вам не нужен дополнительный пульт и лишние розетки. Если вы используете современную панель, вопрос о том, как настроить телевизор на спутниковую антенну, решается прямым подключением коаксиального кабеля от порта DiSEqC непосредственно в разъем «LNB IN» или «Satellite» на задней панели телевизора.
Вам остается только зайти в меню настроек телевизора, выбрать источник сигнала «Спутник» (Satellite) и перейти к конфигурации антенного подключения. В меню телевизора вы должны добавить те спутники, на которые физически направлена ваша тарелка, и назначить им соответствующие порты DiSEqC.
Программная часть: поиск каналов

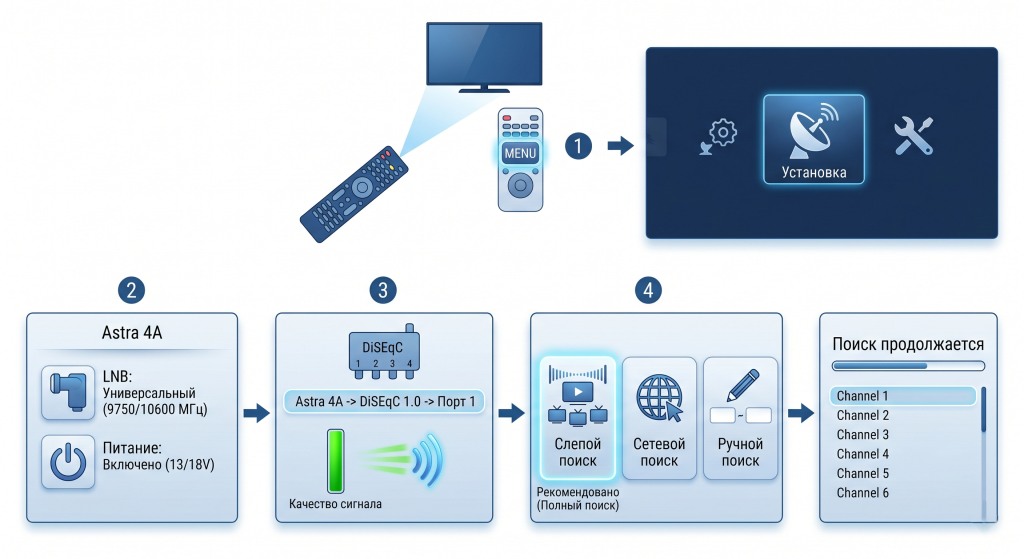

Если же вы используете отдельную приставку, процесс будет несколько отличаться визуально, но суть остается неизменной. Настройка тюнера спутниковой антенны требует базового понимания меню вашего устройства. Войдите в главное меню с помощью пульта дистанционного управления и найдите раздел «Установка», «Монтаж» или «Настройка антенны» (Installation / Antenna Setup).
Базовый ввод параметров
Перед тем как запускать поиск, убедитесь, что для каждого выбранного спутника правильно выставлены параметры конвертера. В большинстве случаев для приема каналов Ku-диапазона (линейная поляризация) необходимо выбрать тип LNB как «Универсальный» (Universal) с частотами гетеродина 9750/10600 МГц. Питание LNB (LNB Power) должно быть включено (13V/18V).
После этого важно вспомнить ваши записи портов. Например, если Astra 4A подключена к первому входу коммутатора, в меню напротив Astra 4A нужно выбрать «DiSEqC 1.0 — Порт 1» (или A). Только после правильного назначения портов шкала «Качество сигнала» (Quality) покажет зеленую или синюю полоску, сигнализируя об успешном захвате потока данных.
Работа с DiSEqC-переключателем и сканирование
Когда все порты назначены, и вы видите уровень сигнала на всех спутниках, можно переходить к сканированию. Многие ищут информацию о том, как настроить тюнер спутникового телевидения, чтобы найти как бесплатные (FTA), так и закодированные каналы. Для этого в меню предусмотрено несколько вариантов поиска:
- Слепой поиск (Blind Scan) — ресивер автоматически перебирает все возможные частоты и находит даже новые транспондеры, которых нет в его памяти. Это лучший, хотя и самый долгий вариант.
- Сетевой поиск (Network Scan) — ищет каналы, опираясь на таблицы сетевой информации (NIT), передаваемые провайдером.
- Ручной поиск (Manual Scan) — позволяет ввести конкретную частоту, символьную скорость и поляризацию для поиска одного определенного пакета каналов.
Выберите «Слепой поиск» для наиболее полного обновления списка каналов.
Типичные ошибки и их решение
Даже если вы тщательно следовали инструкциям, иногда система может работать некорректно. Вот список самых распространенных проблем и путей их устранения.
- Отсутствие сигнала на всех спутниках: Проверьте кабельные соединения. Очень часто центральная жила коаксиального кабеля не достает до контакта в ресивере, или же волоски экранирующей оплетки замыкают на центральную жилу внутри F-коннектора. Это вызывает короткое замыкание, и ресивер отключает питание конвертера для защиты.
- Сигнал есть, но каналы «рассыпаются» на квадратики: Это свидетельствует о слабом уровне качества сигнала. Возможно, антенна настроена не идеально, или на ее пути выросли ветки деревьев. Попробуйте миллиметровыми движениями подстроить азимут и элевацию антенны, а также прокрутить конвертер в креплении.
- Один из спутников не работает: Если два спутника показывают отлично, а третий «молчит», проблема чаще всего кроется в DiSEqC-переключателе, коротком кабеле от переключателя к конвертеру, или в самом конвертере. Также стоит проверить, правильно ли указан порт в меню ресивера.
- Каналы найдены, но экран черный с надписью «Кодированный канал»: Вы наткнулись на платного вещателя. Бесплатно просматривать можно только каналы открытого доступа (FTA). Для платных каналов нужна карта доступа от официального провайдера или соответствующая подписка.
Вывод
Самостоятельная установка и конфигурация оборудования для приема сигнала из космоса — это интересный технический процесс, который по силам многим. Главное — это внимательность к деталям, правильный выбор места монтажа и аккуратность при работе с разъемами и программным меню. Поняв логику работы конвертеров, коммутаторов и ресивера, вы сможете не только наслаждаться качественным телевидением, но и самостоятельно проводить профилактику или обновлять списки телеканалов. Помните, что ветер и погодные условия могут со временем влиять на положение антенны, поэтому раз в несколько лет может потребоваться небольшая корректировка ее положения или замена высохшего на солнце кабеля. Следуя этому руководству, вы гарантированно получите стабильную картинку и отличный звук на своем экране.
F.A.Q.: Наиболее частые вопросы о спутниковых антеннах
В Украине и вообще в Северном полушарии все геостационарные телевизионные спутники расположены над экватором, поэтому антенну всегда нужно направлять на юг (от юго-востока до юго-запада). Главное требование — прямая видимость: на пути от «тарелки» до неба не должно быть деревьев, линий электропередач или соседних зданий.
Это возможно, если ваш современный телевизор оснащён встроенным спутниковым ресивером стандарта DVB-S2. Достаточно подключить коаксиальный кабель от антенны напрямую в соответствующий разъём на задней панели телевизора (обычно подписан как «LNB IN» или «Satellite»). После этого зайдите в настройки телевизора, выберите источник сигнала «Спутник» и запустите поиск каналов.
Самая частая проблема — некачественное кабельное соединение. Если волоски экранирующей оплётки касаются центральной жилы внутри F-разъёма, происходит короткое замыкание, и ресивер блокирует сигнал. Другие распространённые причины: неточное направление антенны (даже смещение на несколько миллиметров имеет значение), неправильно указанные порты DiSEqC в настройках или физические препятствия перед антенной.
Такая надпись означает, что вы наткнулись на трансляцию платного вещателя. Обычная спутниковая антенна без абонплаты позволяет смотреть только каналы открытого доступа (они обозначаются как FTA — Free-To-Air). Чтобы смотреть закодированные телеканалы, необходимо приобрести модуль с картой доступа или оформить официальную подписку у спутникового провайдера.
Для этого зайдите в главное меню вашего ресивера (или телевизора) в раздел «Установка» или «Настройка антенны». Лучший способ обновить список — выбрать функцию «Слепой поиск» (Blind Scan). Тюнер самостоятельно просканирует все существующие частоты и найдёт актуальные телеканалы, даже если параметры новых транспондеров ещё не были сохранены в памяти устройства.
