Обеспечение бесперебойного питания частного дома во время отключений электроэнергии — это задача, требующая комплексного подхода и понимания технических нюансов работы различного оборудования. Автономные источники питания являются незаменимыми помощниками, однако их подключение часто сопровождается неожиданными трудностями. Иногда возникают серьезные аппаратные сбои, когда, например, инвертор MUST не включается из-за глубокого разряда батарей или внутренней ошибки, но гораздо чаще владельцы сталкиваются с другим специфическим явлением. Самый распространенный запрос в зимний период касается того, что не работает котел от генератора, хотя освещение, холодильник и другая бытовая техника продолжают функционировать в штатном режиме.
Современные газовые и твердотопливные котлы — это сложная микропроцессорная техника, которая выдвигает очень жесткие требования к качеству электропитания. В этой статье мы детально рассмотрим физику процессов, разберем причины конфликта между автономными электростанциями и системами отопления, а также предоставим действенные рекомендации для устранения этой проблемы.

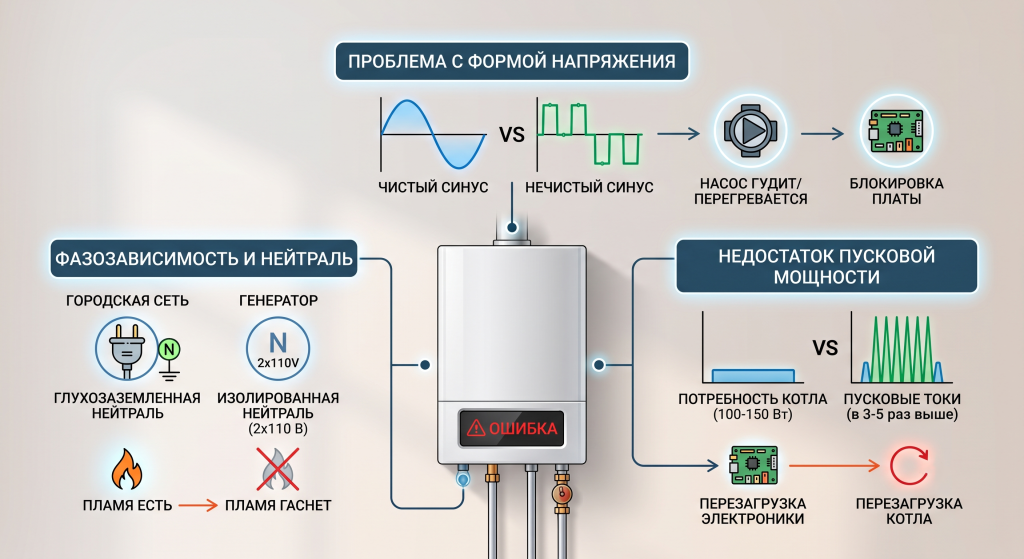

Главные причины, почему котел не работает от генератора
Когда после успешного запуска резервного источника питания обнаруживается, что система отопления отказывается функционировать, проблема обычно кроется в одном из трех базовых электрических несоответствий. Стандартный бензиновый или дизельный агрегат генерирует ток, характеристики которого существенно отличаются от тока в стационарной городской сети.
Проблема с формой кривой напряжения (отсутствие чистого синуса)
Для корректной работы циркуляционного насоса и электронной платы управления котла необходима идеальная синусоидальная форма напряжения. Большинство бюджетных генераторов классического типа оснащены системами AVR (автоматический регулятор напряжения), которые выдают так называемую модифицированную, аппроксимированную или прямоугольную (меандр) синусоиду.
Электрические двигатели переменного тока, которые установлены в циркуляционных насосах отопительных систем, не рассчитаны на работу с таким сигналом. Из-за этого возникают значительные электромагнитные помехи, обмотки двигателя начинают перегреваться, появляется характерный гул, а ротор может вообще не сдвинуться с места. Более того, микропроцессоры на плате управления могут распознавать такое напряжение как критическую ошибку, из-за чего плата уходит в защиту и блокирует розжиг.
Фазозависимость и отсутствие «сквозного нуля»
Вторая, и пожалуй, самая распространенная причина того, что не включается котел от генератора, заключается в принципе распознавания пламени. Большинство европейских котлов (например, Vaillant, Viessmann, Baxi, Buderus) являются фазозависимыми. Это означает, что для их работы критически важно иметь четко выраженную «фазу» и «ноль» (нейтраль).
Ионизационный датчик наличия пламени работает по принципу измерения микротоков между электродом и корпусом горелки (который заземлен). Ток течет только тогда, когда есть пламя и правильный потенциал между фазой и нулем. В стандартной городской сети один из проводников всегда является жестко заземленным на подстанции (глухозаземленная нейтраль).
Альтернативные источники питания имеют изолированную нейтраль (IT-сеть). На выходе обычного генератора нет четкого нуля и фазы — там присутствуют две «полуфазы» по 110-115 Вольт каждая относительно земли. Соответственно, котел зажигает газ, датчик ионизации пытается измерить ток утечки на землю, не находит его из-за отсутствия нуля, решает, что пламени нет, и автоматически перекрывает газовый клапан, выдавая ошибку розжига.
Недостаток пусковой мощности
Хотя потребление самого котла составляет всего 100-150 Вт, во время старта циркуляционного насоса и турбины дымоудаления возникают пусковые токи, которые могут превышать номинал в 3-5 раз. Если к станции уже подключено много приборов, кратковременная просадка напряжения приведет к перезагрузке электроники котла.
Почему не работает котел от инверторного генератора?
Казалось бы, покупка дорогой инверторной модели должна полностью решить все проблемы. Такие электростанции имеют двойное преобразование: переменный ток преобразуется в постоянный, а затем с помощью микропроцессорного инвертора снова формируется переменный ток с идеально чистой синусоидой. Напряжение и частота у таких устройств невероятно стабильны.
Однако на практике часто оказывается, что не работает котел от инверторного генератора так же, как и от обычного. С чем это связано?
Особенности работы инверторных моделей
Дело в том, что чистая синусоида решает только проблему гудения насоса и перегрева двигателя, но она никак не решает вопрос изолированной нейтрали. Инверторные агрегаты, как и классические, не имеют ярко выраженного нуля. На обоих контактах их розетки наблюдается потенциал относительно контура заземления.
Поэтому, если у вас установлен фазозависимый котел, он будет продолжать уходить в ошибку во время розжига (например, ошибка F28 у котлов Vaillant). Датчик ионизации просто «не видит» пламя из-за отсутствия привычного нуля, даже если форма напряжения безупречна. Таким образом, инверторная технология защищает плату и насос, но для розжига все еще требуется дополнительное вмешательство в схему подключения.
Способы решения: как заставить котел работать
Если котел не работает от генератора, не стоит паниковать и думать о замене отопительного оборудования. Существует несколько проверенных и безопасных технических решений, которые помогут адаптировать автономное питание к потребностям чувствительной электроники.
Создание «искусственного нуля» и правильное заземление
Для того чтобы обмануть датчик ионизации и предоставить системе необходимый ноль, нужно выполнить процедуру заземления одного из полюсов резервного источника тока.
Алгоритм действий для создания глухозаземленной нейтрали:
- Убедитесь, что ваш дом имеет полноценный, правильно смонтированный контур заземления, сопротивление которого соответствует нормам.
- Используя индикаторную отвертку, проверьте выходы на включенном генераторе. Она должна светиться на обоих контактах (две полуфазы).
- Для объединения одного из полюсов с землей используется специальный проводник-перемычка. Один контакт генератора соединяется с контуром заземления дома.
- Теперь индикаторная отвертка должна светиться только на одном контакте розетки (который стал полноценной фазой), а на другом (который стал нулем) — нет.
Важно: заземлять один из контактов можно только для обычных асинхронных генераторов. Для некоторых инверторных моделей прямое замыкание полюса на землю может привести к выходу из строя инверторного блока. В таких случаях нужно использовать разделительный трансформатор.

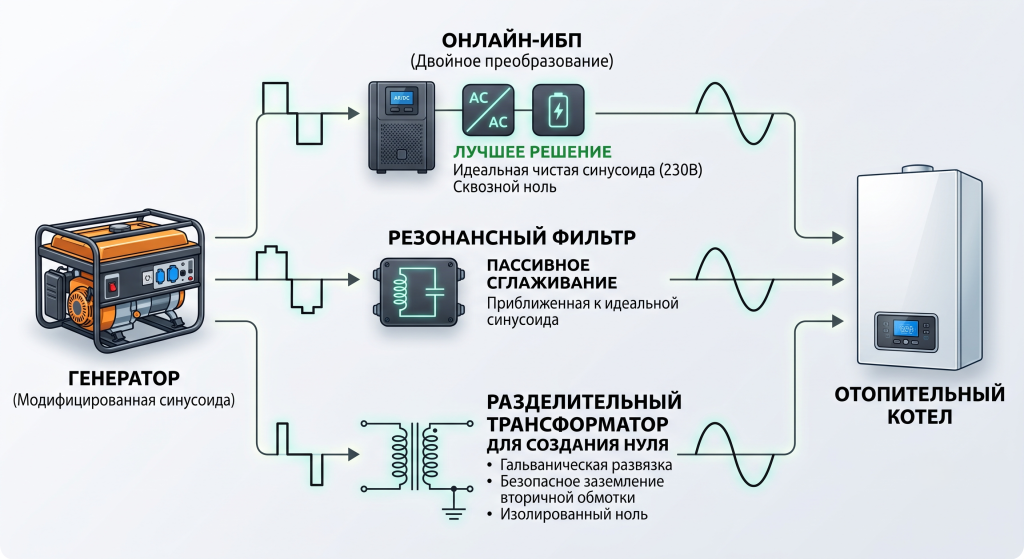

Использование резонансных фильтров, стабилизаторов и ИБП
Если проблема заключается в модифицированной синусоиде классической электростанции, простое заземление не поможет — требуется исправление формы кривой напряжения.
Для этого используют следующее оборудование:
- ИБП типа Online (с двойным преобразованием). Это лучший выход. Такое устройство принимает от генератора «грязное» напряжение, преобразует его в постоянную энергию для аккумулятора, а затем генерирует идеальную чистую синусоиду со стабильными 230В. Кроме того, ИБП обеспечивает сквозной ноль, решая одновременно обе проблемы.
- Резонансные фильтры. Пассивные устройства, которые сглаживают прямоугольную форму напряжения до синусоиды, приближенной к идеальной.
- Разделительный (изолирующий) трансформатор. Используется как промежуточный элемент. Снимает гальваническую связь между источником тока и котлом, что позволяет безопасно заземлить один из выводов вторичной обмотки трансформатора, создав идеальный ноль без вреда для электростанции.
Рекомендации по выбору оборудования для систем отопления
Чтобы избежать проблем в будущем и обеспечить надежную работу инженерных систем дома, следует правильно подбирать компоненты питания еще на этапе проектирования резервной сети.
Ниже приведена сравнительная таблица различных источников питания с точки зрения их совместимости с отопительным оборудованием:
| Тип источника питания | Форма напряжения (синусоида) | Наличие «нуля» | Совместимость с фазозависимым котлом | Потребность в дополнительном оборудовании |
| Обычный генератор с AVR | Модифицированная (аппроксимированная) | Отсутствует (две полуфазы) | Низкая (может выйти из строя насос) | Обязателен источник бесперебойного питания (ИБП) типа Online |
| Инверторный генератор | Чистая (идеальная) | Отсутствует (зависит от модели) | Средняя (не работает датчик пламени) | Требуется заземление одного полюса или разделительный трансформатор |
| Портативная зарядная станция | Чистая (преимущественно) | Отсутствует / Изолированный | Средняя | Кабель со «сквозным нулем» или заземление |
| ИБП с двойным преобразованием | Чистая (генерируется инвертором) | Присутствует (сквозной) | Высокая (идеальный вариант) | Не требуется (готовое решение для котлов) |
Признаки того, что параметры тока не соответствуют нормам для отопительной техники:
- Громкий нехарактерный треск или гул в циркуляционном насосе.
- Насос сильно нагревается даже при холодной воде в контуре.
- Котел включается, работает вентилятор, идет искра розжига, происходит вспышка пламени на 2-3 секунды, после чего пламя гаснет и высвечивается ошибка.
- Экран на плате управления мигает или перезагружается во время попытки пуска.
- Появляется запах горелой изоляции в районе электронной платы.
Вывод
Проблема питания отопительного оборудования от резервных источников имеет четкую техническую основу. Если вы столкнулись с ситуацией, когда не работает котел от генератора классического или инверторного типа, причину следует искать в форме напряжения или в отсутствии жестко заземленной нейтрали, которая необходима для датчика ионизации пламени.
Использование генераторов с чистой синусоидой (инверторных) защитит механические и электронные компоненты, но не освободит от необходимости правильного подключения и создания «искусственного нуля». Для фазозависимой техники самым безопасным и надежным решением остается интеграция в систему ИБП с двойным преобразованием (Online типа), который будет выступать буфером между нестабильным источником энергии и чувствительной платой котла. Помните, что любые работы по созданию контуров заземления и объединению полюсов (занулению) должны выполняться квалифицированными электриками с соблюдением правил пожарной и электробезопасности.
Часто задаваемые вопросы (F.A.Q.)
Самая частая причина заключается в том, что большинство современных котлов являются фазозависимыми, а обычный генератор выдаёт две «полуфазы» по 110 В вместо чёткого нуля и фазы. Из-за изолированной нейтрали ионизационный датчик котла просто не может распознать наличие пламени после розжига и блокирует работу системы.
Наиболее надёжным и безопасным способом является подключение котла через источник бесперебойного питания (ИБП) типа Online (с двойным преобразованием). Такое устройство полностью исправляет форму сигнала, преобразуя модифицированную синусоиду станции в идеальную чистую синусоиду, которая необходима для платы управления и циркуляционного насоса.
Для создания сквозного нуля обычно заземляют один из выводов источника питания, соединяя его с контуром заземления дома. Однако для многих инверторных моделей прямое заземление является опасным для электроники, поэтому для них рекомендуется использовать разделительный (изолирующий) трансформатор, у которого безопасно заземляют один из контактов на вторичной обмотке.
Характерный гул или треск возникает в циркуляционном насосе из-за некачественной формы напряжения (модифицированной синусоиды). В этом случае необходимо срочно выключить котёл, чтобы избежать перегрева и перегорания обмоток двигателя, и подключить его через резонансный фильтр или ИБП с двойным преобразованием.
