Общее определение: байпас это…
Само слово имеет англоязычное происхождение. Термин «bypass» буквально переводится как «обход», «объезд» или «параллельный путь». В широком инженерном смысле байпас — это резервный или альтернативный трубопровод, который прокладывается параллельно основной магистрали или определенному участку оборудования. Его главная задача — обеспечить непрерывный поток жидкости, газа или даже электрического тока (в электротехнике) в обход определенной зоны, если эта зона по каким-либо причинам перекрыта, повреждена или требует технического обслуживания.
Если говорить простым языком, это запасной маршрут, который активируется, когда основной путь заблокирован или когда поток нужно направить в другое русло для достижения определенных технологических целей. Такое конструктивное решение встречается в автомобилестроении, водоснабжении, нефтегазовой промышленности, однако чаще всего с этим понятием сталкиваются именно при проектировании домашних коммуникаций. Чтобы полноценно разобраться, что такое байпас, стоит рассмотреть его работу в конкретных бытовых условиях, в частности в сфере теплоснабжения.

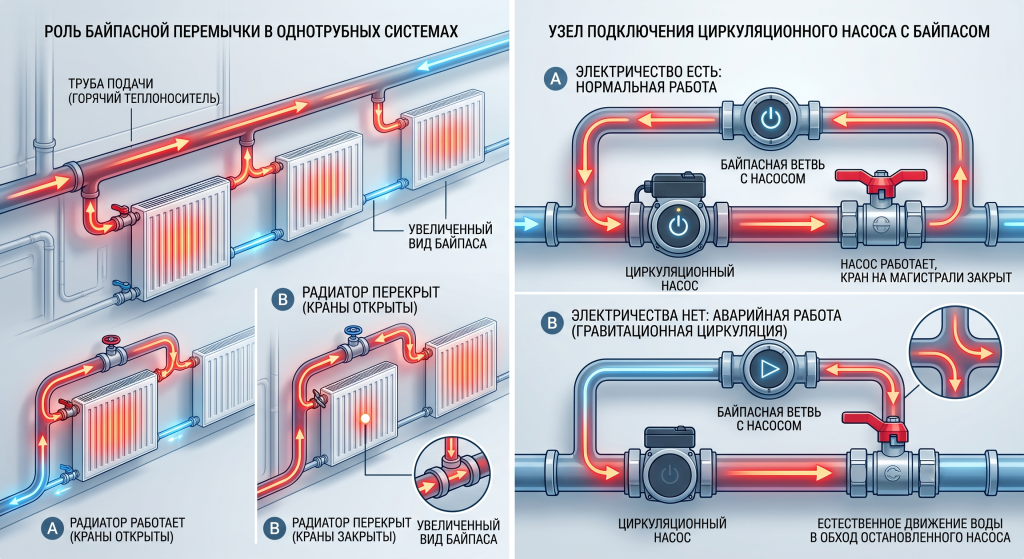

Что такое байпас в системе отопления и его главные функции
Для владельцев жилья наиболее актуальным является вопрос, что такое байпас в системе отопления и почему мастера так настаивают на его установке. В контексте тепловых сетей — это отрезок трубы, который соединяет подающую трубу (по которой горячий теплоноситель поступает от котла) с обратной трубой (по которой охлажденная вода возвращается к котлу) в обход определенного прибора, чаще всего радиатора отопления или циркуляционного насоса.
Отсутствие этой, казалось бы, незначительной детали может привести к серьезным проблемам, вплоть до полной остановки циркуляции воды во всем доме. Его установка решает сразу несколько критически важных инженерных задач, что делает систему адаптивной и устойчивой к аварийным ситуациям.
Роль обводной линии в однотрубных системах
В многоквартирных домах старого образца и многих частных домах часто применяется однотрубная схема разводки (так называемая «ленинградка»). В ней вода последовательно проходит через все батареи. Если в такой схеме нет обходной трубы, то перекрытие крана на одном из радиаторов (например, для ремонта или уменьшения температуры в комнате) приведет к тому, что поток теплоносителя полностью остановится. Все последующие батареи в цепи останутся холодными.
Благодаря перемычке, установленной перед радиатором, вода получает альтернативный путь. Когда вы перекрываете терморегулятор на батарее, горячая вода просто идет по обводной трубе дальше к следующим комнатам. Таким образом, микроклимат в других помещениях не нарушается, а тепловая сеть продолжает функционировать в штатном режиме.
Бесперебойная работа циркуляционного насоса
Еще одна критически важная зона установки — это узел подключения циркуляционного насоса. В современных гравитационных системах отопления (где вода может двигаться естественным путем за счет разницы температур и давления) часто устанавливают насос для повышения эффективности обогрева. Но что произойдет, если вдруг отключат электроэнергию? Насос остановится, и его крыльчатка станет серьезным препятствием для естественного движения воды. Система может закипеть, что приведет к аварии котла.
Байпасный узел насоса устроен так: насос монтируется на параллельной ветке, а на основной магистрали ставится кран или автоматический клапан. Когда свет пропадает, теплоноситель продолжает свое движение по прямой основной трубе благодаря законам физики, инерции и гравитации. Отопление продолжает работать, хотя и менее интенсивно, защищая дом от замерзания.
Основные виды байпасов
В зависимости от конструкции, степени автоматизации и места установки, обводные линии делятся на несколько категорий. Выбор правильного типа зависит от того, какую именно задачу должен выполнять этот инженерный узел.
Вот основные разновидности таких конструкций:
- Нерегулируемые. Это обычная труба без каких-либо кранов и задвижек. Она постоянно открыта, и часть теплоносителя всегда проходит через нее. Чаще всего используется возле радиаторов. Важное условие: диаметр такой перемычки всегда должен быть меньше диаметра основной трубы, чтобы у воды был стимул заходить в батарею.
- Ручные (с шаровыми кранами). На обводной или основной линии устанавливается ручной вентиль. Пользователь самостоятельно решает, когда открыть, а когда закрыть поток. Это популярное решение для обвязки насосов, но требует присутствия человека во время отключения электричества, чтобы вовремя переключить краны.
- Автоматические (с клапаном). Наиболее современный и безопасный вариант для насосных групп. В обходную ветку или основную магистраль монтируется обратный клапан. Когда насос работает, давление воды прижимает клапан, и жидкость идет через насос. Как только питание пропадает и насос останавливается, давление падает, клапан автоматически открывается пружиной или напором естественной циркуляции, и вода идет беспрепятственно по прямой магистрали без участия человека.

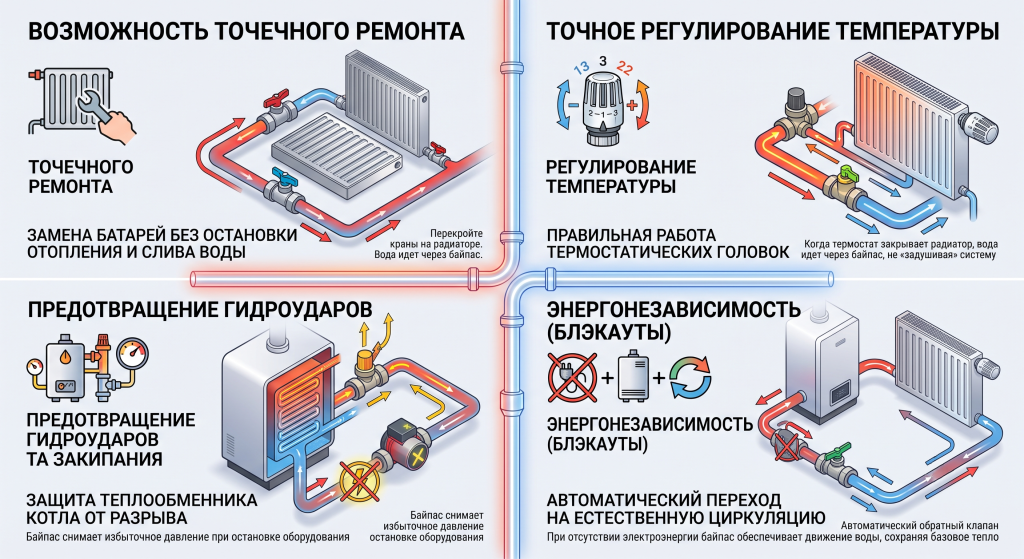

Главные преимущества использования байпасного узла
Интеграция обводных маршрутов в тепловую сеть требует дополнительных затрат на трубы и запорную арматуру во время монтажа, однако эти инвестиции полностью оправдывают себя во время многолетней эксплуатации.
Рассмотрим ключевые преимущества наличия таких элементов:
- Возможность точечного ремонта. Если одна из батарей дала течь, вы можете просто перекрыть два крана на ней и снять ее для замены, в то время как весь дом будет продолжать обогреваться. Вам не нужно сливать сотни литров воды из всей системы.
- Точное регулирование температуры. Наличие перемычки позволяет эффективно использовать термостатические головки на радиаторах. Без обходной магистрали термостат задушил бы поток теплоносителя для всей комнаты или дома.
- Предотвращение гидроударов и закипания. Во время внезапных остановок оборудования вода имеет пространство для циркуляции, что снимает избыточное давление в трубах и защищает теплообменник котла от разрыва.
- Энергонезависимость. В сочетании со специальными клапанами эта технология позволяет современным системам автоматически переходить в режим естественной циркуляции во время блэкаутов, сохраняя базовое тепло в помещении без генераторов и источников бесперебойного питания.
Сравнение видов запорной арматуры для байпаса
Чтобы обводная линия работала корректно (особенно в узле насоса), важно правильно подобрать арматуру. Ниже приведена сравнительная таблица, которая поможет понять специфику различных решений.
| Тип арматуры | Основные преимущества | Главные недостатки |
| Шаровой кран (ручной) | Максимальная надежность, нулевое гидравлическое сопротивление, простота конструкции, отсутствие поломок. | Требует ручного переключения; если никого нет дома при отключении света, система может перегреться. |
| Клапан поплавкового типа | Работает автоматически благодаря гравитации воды; идеально подходит для вертикальных систем. | Может залипать из-за грязи или накипи в воде, требует регулярной чистки фильтров. |
| Пружинный обратный клапан | Работает автоматически и мгновенно в любом положении (горизонтальном или вертикальном). | Создает значительное гидравлическое сопротивление, что может мешать слабой естественной циркуляции теплоносителя. |
Технические требования и советы по монтажу
Чтобы система функционировала как часы, недостаточно просто знать, что такое байпас, его нужно еще и правильно смонтировать с соблюдением гидравлических норм. Ошибки при монтаже могут привести к тому, что радиатор останется холодным, поскольку горячая вода пойдет по пути наименьшего сопротивления — исключительно через перемычку.
Эксперты-теплотехники выделяют несколько золотых правил установки. Во-первых, диаметр нерегулируемой перемычки возле батареи обязательно должен быть на один размер (шаг) меньше диаметра труб подводки. Например, если основная магистраль выполнена трубой 25 мм, то обход должен быть 20 мм. Это создаст необходимое сопротивление и заставит горячую воду заходить непосредственно в радиатор.
Во-вторых, обводную ветку нужно располагать как можно ближе к самому отопительному прибору и как можно дальше от стояка (основной трубы). Чем ближе перемычка к батарее, тем эффективнее теплоноситель будет отдавать тепло. Кроме того, категорически запрещается устанавливать запорную арматуру на самой перемычке в многоквартирных домах с централизованным отоплением — если вы случайно перекроете ее и одновременно батарею, вы оставите без тепла всех соседей по стояку.
При сборке насосного узла важно устанавливать фильтр грубой очистки (грязевик) непосредственно перед насосом на байпасной ветке. Это защитит чувствительный ротор оборудования от металлической стружки, ржавчины и накипи, которые неизбежно образуются в трубах во время длительной эксплуатации.
Заключение
Подводя итоги, можно с уверенностью сказать, что понимание того, что такое байпас в системе отопления, является ключом к созданию надежного и безопасного домашнего комфорта. Это простое, но гениальное инженерное решение, которое придает гибкость сложным гидравлическим схемам. Благодаря обводным линиям мы получаем возможность легко регулировать температуру в каждой отдельной комнате, проводить ремонтные работы без отключения котла и защищать оборудование от аварий во время перебоев с электроснабжением. Независимо от того, строите ли вы новую сеть или модернизируете старую, грамотное использование обводных узлов сделает ваше отопление долговечным и максимально эффективным.
Популярные вопросы (F.A.Q.)
Байпас (обводная труба) в однотрубных системах позволяет теплоносителю двигаться дальше по контуру, даже если вы перекрыли вентиль на конкретной батарее. Это даёт возможность легко регулировать температуру с помощью термостата или снимать радиатор для ремонта, не останавливая при этом обогрев всего дома или соседних комнат.
Если обводной перемычки нет, перекрытие крана на одной батарее полностью заблокирует циркуляцию воды во всей ветке. Из-за этого все следующие радиаторы в цепи останутся холодными, а система перестанет функционировать.
Наиболее безопасным и удобным является автоматический байпас (с обратным клапаном). Его главное преимущество в том, что при отключении света и остановке насоса он самостоятельно, без вмешательства человека, открывает прямой путь для воды. Система мгновенно переходит в режим естественной циркуляции, что защищает котёл от закипания.
Главное правило монтажа нерегулируемой перемычки у батареи — её диаметр должен быть на один размер (шаг) меньше, чем диаметр основной магистральной трубы. Например, если к радиатору подходит труба 25 мм, байпас должен быть 20 мм. Разница диаметров создаёт необходимое гидравлическое сопротивление, которое заставляет горячую воду заходить в батарею, а не просто протекать мимо.
Нет, это категорически запрещено. Если у вас централизованное отопление, устанавливать запорную арматуру на самой перемычке нельзя. Если вы случайно или намеренно перекроете этот кран и одновременно закроете вентиль на батарее, вы полностью остановите движение теплоносителя во всём стояке, оставив своих соседей без тепла.
