Автономне водопостачання в приватному будинку або на дачній ділянці вимагає ретельного контролю та своєчасного технічного обслуговування всіх елементів гідравлічної системи. Головним вузлом, який відповідає за повну автоматизацію процесу подачі води, є реле тиску. Саме цей невеликий прилад самостійно керує вмиканням та вимиканням свердловинного або поверхневого насоса залежно від поточних показників напору в магістралі. Якщо ви помітили, що напір став занадто слабким, вода тече ривками, або ж автоматика спрацьовує надто часто, варто детально розібратися в тому, як регулювати реле тиску води правильно та безпечно.
Звісно, часто трапляється так, що корінь проблеми криється зовсім не в самому реле, а в суміжних вузлах водопровідної мережі. Наприклад, якщо насосна станція не набирає тиск, причиною може бути серйозне пошкодження гумової мембрани гідроакумулятора, прихований витік у підземному трубопроводі, знос робочого колеса самого насоса або падіння рівня води у джерелі. Проте, якщо після проведення базової діагностики ви переконалися, що гідравлічне та насосне обладнання є повністю справним, грамотне налаштування автоматики стає критично важливим і неминучим етапом для відновлення нормального водопостачання.
Принцип роботи та будова реле тиску

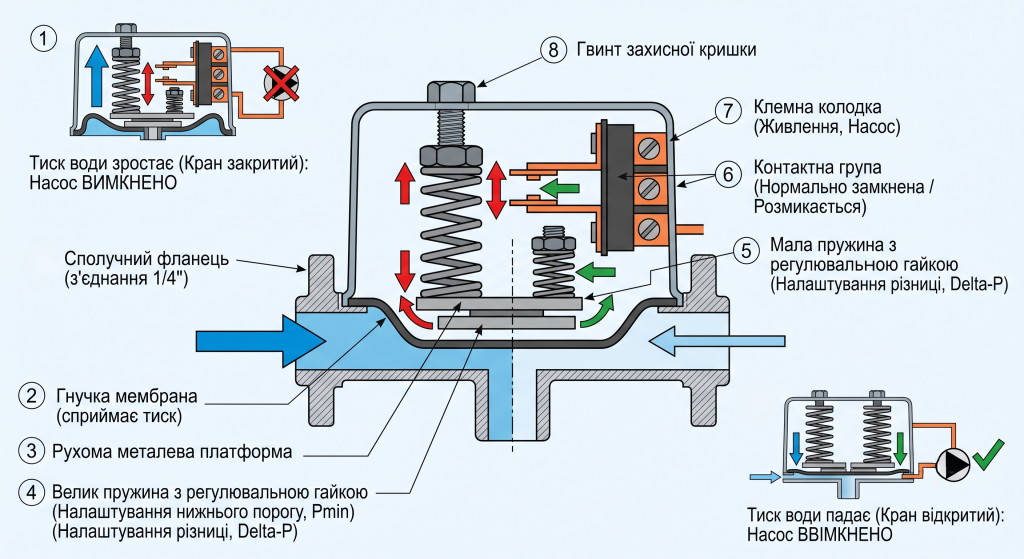

Більшість сучасних побутових реле тиску (наприклад, популярні моделі серії РД-5, РДМ-5 або PM/5) мають ідентичну конструкцію та працюють за єдиним механічним принципом. Основою пристрою є гнучка мембрана, яка безпосередньо контактує з водою в системі. Коли напір води зростає, мембрана вигинається і тисне на спеціальну металеву платформу. Ця платформа, у свою чергу, взаємодіє з контактною групою через систему пружин. Коли опір води долає опір пружин, контакти розмикаються, зупиняючи подачу електроенергії на двигун насоса. При падінні напору (коли ви відкриваєте кран) процес відбувається у зворотному напрямку: пружини виштовхують платформу назад, контакти замикаються, і насос знову починає качати воду.
Основні компоненти механізму
Для того, щоб чітко розуміти, як налаштувати реле тиску води, необхідно знати, з яких саме робочих елементів воно складається. Під захисною пластиковою кришкою приладу ви побачите:
- Металеву рухому платформу, яка передає зусилля від водяної мембрани до електричних контактів.
- Велику пружину з регулювальною гайкою (найчастіше вона відповідає за встановлення нижнього порогу, тобто моменту вмикання помпи).
- Малу пружину з регулювальною гайкою (вона відповідає за дельту — різницю між верхнім та нижнім показниками).
- Блок електричних контактів для підключення фази та нуля від електромережі і до двигуна насоса.
- Сполучний фланець (зазвичай з різьбою 1/4 дюйма) для герметичного монтажу реле на п’ятививідний штуцер насосної станції.
Підготовка до регулювання: що потрібно знати
Будь-які маніпуляції з автоматикою вимагають суворого дотримання правил техніки безпеки та правильної підготовки всієї системи. Перш за все, слід пам’ятати, що під кришкою пристрою знаходяться оголені контакти під напругою 220 Вольт, тому перед початком будь-яких механічних робіт необхідно повністю знеструмити насос, витягнувши вилку з розетки або вимкнувши відповідний автомат у щитку.
Для якісного проведення робіт вам знадобиться мінімальний, але специфічний набір інструментів та контрольно-вимірювальних приладів. Ми підготували корисну таблицю, яка допоможе вам зорієнтуватися в базових параметрах та необхідному інвентарі.
| Параметр / Інструмент | Оптимальне значення / Призначення |
| Тиск вмикання (нижній поріг) | 1.4 – 1.8 бар (залежно від поверховості будинку) |
| Тиск вимикання (верхній поріг) | 2.5 – 3.2 бар (повинен бути на 20% нижче максимуму насоса) |
| Різниця (дельта) | Оптимально 1.0 – 1.5 бар для комфортного напору |
| Тиск повітря в порожньому баку | На 10% нижче тиску вмикання (приблизно 1.3 – 1.5 бар) |
| Гайковий ключ (на 8, 10 або 12 мм) | Для точного обертання регулювальних гайок на пружинах |
| Автомобільний манометр | Для вимірювання тиску повітряного середовища в гідроакумуляторі |
| Автомобільний насос або компресор | Для закачування відсутнього повітря в порожнину гідробака |
Перевірка тиску в гідроакумуляторі
Це найважливіший етап, який багато хто ігнорує. Якщо ви не знаєте, як відрегулювати реле тиску води так, щоб воно працювало коректно, запам’ятайте золоте правило: налаштування реле не матиме жодного сенсу, якщо тиск повітря в гідроакумуляторі не відповідає нормі. Гідроакумулятор має всередині гумову грушу (мембрану) для води, а простір між нею та металевими стінками бака заповнений стисненим повітрям. Саме це повітря виштовхує воду в труби, коли насос вимкнений.
Щоб перевірити та налаштувати бак:
- Вимкніть насос від електромережі.
- Відкрийте найближчий до станції кран і повністю злийте всю воду з системи, поки вона не перестане текти. Стрілка манометра водяного тиску має впасти до нуля. Кран залиште відкритим.
- Зніміть декоративний ковпачок з повітряного ніпеля на торці гідроакумулятора.
- Приєднайте автомобільний манометр і виміряйте показник. Він повинен бути на 10-15% нижчим, ніж бажаний тиск вмикання насоса (зазвичай це близько 1.3 – 1.5 атмосфери).
- Якщо повітря замало, підкачайте його автомобільним насосом. Якщо забагато — злегка стравити, натиснувши на золотник ніпеля. Тільки після цієї процедури можна переходити безпосередньо до крутіння гайок на пружинах реле.
Покрокова інструкція: як відрегулювати реле тиску води
Тепер, коли бак підготовлений, можна переходити до тонкого налаштування самої автоматики. Зніміть пластикову кришку реле. Процес регулювання відбувається емпіричним шляхом, тобто вам доведеться кілька разів вмикати і вимикати систему, щоб досягти ідеальних показників.
Налаштування тиску вмикання (нижній поріг)
За нижній поріг (момент, коли насос починає качати воду після падіння напору в системі) відповідає велика пружина. Щоб змінити цей параметр, виконайте наступні дії:
Запустіть насос і дочекайтеся, поки він самостійно вимкнеться. Після цього відкрийте кран і повільно зливайте воду, спостерігаючи за водяним манометром. Зафіксуйте показник, при якому насос увімкнувся. Якщо цей показник вас не влаштовує (наприклад, вода з крана тече занадто слабо перед запуском помпи), вимкніть обладнання з розетки.
За допомогою гайкового ключа обережно поверніть гайку на великій пружині за годинниковою стрілкою, щоб збільшити тиск вмикання, або проти годинникової стрілки, щоб зменшити його. Робіть не більше половини оберту за один раз. Увімкніть живлення, знову накачайте воду, злийте її і перевірте новий момент вмикання. Повторюйте процедуру до досягнення бажаного результату (наприклад, 1.5 бар).
Налаштування тиску вимикання (верхній поріг)
Після того, як нижній рубіж зафіксовано, переходимо до верхнього. За нього відповідає мала пружина. Важливо розуміти, що мала пружина регулює не абсолютне значення верхнього тиску, а різницю (дельту) між увімкненням та вимкненням. Тобто, якщо ви налаштували вмикання на 1.5 бар, а мала пружина встановлена на дельту 1.5 бар, насос вимкнеться при 3.0 бар.
Якщо ви хочете, щоб насос вимикався при вищому показнику (наприклад, не при 2.8, а при 3.2 бар), вам потрібно відключити живлення і затягнути гайку малої пружини за годинниковою стрілкою. Якщо ж насос працює на знос, довго не може вимкнутися, або напір у системі здається надлишковим і небезпечним для сантехніки, гайку на малій пружині слід послабити, покрутивши її проти годинникової стрілки. Знову ж таки, робіть малі кроки по чверті або половині оберту, постійно тестуючи результат за допомогою манометра.

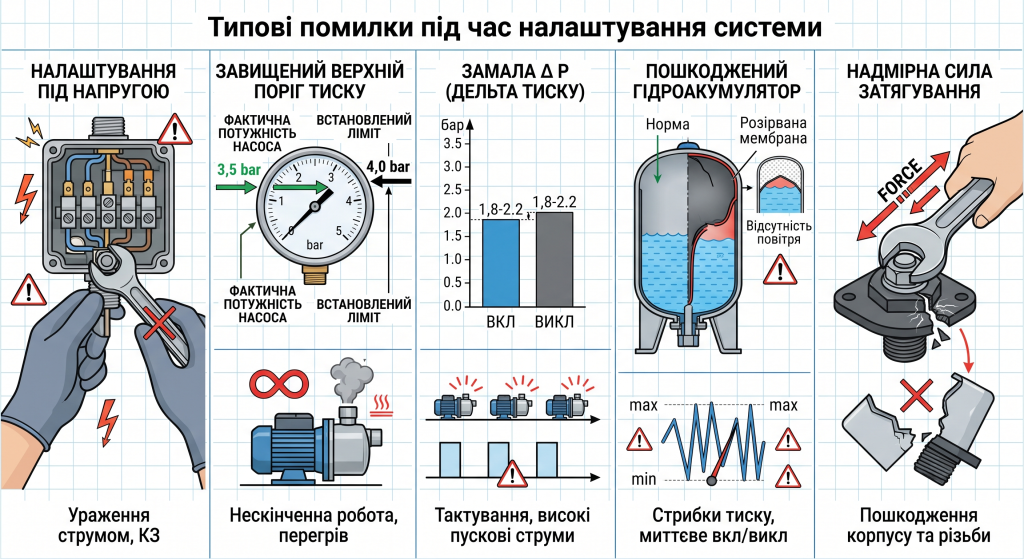

Типові помилки під час налаштування системи
Навіть маючи детальну інструкцію, новачки часто припускаються помилок, які можуть призвести до швидкого зносу обладнання або навіть розриву труб. Рекомендуємо ознайомитися з переліком найпоширеніших хибних дій, щоб уникнути їх у власній практиці:
- Налаштування без зняття напруги. Регулювання гайок металевим ключем поблизу відкритих контактів під напругою є вкрай небезпечним і може призвести до короткого замикання або смертельного ураження електричним струмом.
- Встановлення занадто високого верхнього порогу. Якщо ви закрутите малу пружину так, що тиск вимикання становитиме, наприклад, 4 бар, а ваш зношений насос фізично здатний видати максимум 3.5 бар, автоматика ніколи не спрацює. Насос працюватиме безперервно, що швидко призведе до перегріву двигуна, розплавлення пластикових деталей дифузора та повного виходу агрегату з ладу.
- Занадто мала різниця (дельта) між показниками. Якщо різниця між увімкненням і вимкненням становитиме менше 0.8 бар, насос буде вмикатися буквально при кожному відкритті крана на кілька секунд. Це так зване “тактування”, яке є найгіршим режимом роботи для електродвигуна, оскільки воно викликає екстремальні пускові струми та руйнує пусковий конденсатор.
- Повне ігнорування стану гідроакумулятора. Як вже було зазначено, спроби налаштувати реле при розірваній мембрані бака або відсутності в ньому повітря приречені на провал. У такому стані стрілка манометра буде миттєво стрибати до максимуму і так само миттєво падати до нуля.
- Застосування надмірної сили. Різьба на пластиковому фланці реле дуже крихка. Перетягування при монтажі або занадто агресивне крутіння гайок може зламати корпус пристрою.
Технічне обслуговування та профілактика
Для того, щоб водопровідна система працювала стабільно роками, недостатньо один раз налаштувати параметри. Автоматика потребує періодичного технічного обслуговування, яке бажано проводити хоча б двічі на рік — перед початком літнього поливного сезону та перед зимовими холодами.
Особливу увагу слід приділяти чистоті вхідного отвору реле. Вода зі свердловини або колодязя часто містить розчинене залізо, солі жорсткості, пісок або дрібну глину. З часом вузький канал у фланці реле тиску (отвір розміром всього кілька міліметрів, через який вода тисне на мембрану) повністю забивається іржею та вапняним нальотом. Через це реле “сліпне” — воно перестає відчувати реальний стан речей у трубах і не вимикає насос вчасно. Уникнути цього можна, періодично демонтуючи прилад і прочищаючи цей канал твердим неметалевим предметом, наприклад, зубочисткою або жорсткою пластиковою щіткою.
Також слід звертати увагу на електричні контакти. Під впливом вологи в кесонній ямі або підвалі контакти можуть окислюватися і підгоряти через виникнення електричної дуги в момент розмикання. Якщо контакти почорніли, їх необхідно обережно зачистити дрібнозернистим наждачним папером. Проте, якщо сліди нагару дуже глибокі, або пластиковий корпус навколо контактів почав плавитися, реле не підлягає ремонту і потребує повної заміни на нове з міркувань пожежної безпеки.
Висновок
Процес налаштування автоматики насосної станції може здатися складним на перший погляд, але при детальному розборі стає зрозумілим і логічним. Головне — дотримуватися послідовності: спочатку завжди перевіряємо і коригуємо повітря в гідроакумуляторі, а вже потім беремося за пружини реле, дотримуючись правил електричної безпеки. Розуміння функцій великої та малої пружин дозволить вам самостійно встановити ідеальний баланс між комфортним напором у кранах та оптимальним режимом роботи насосного обладнання, значно подовжуючи термін його експлуатації без необхідності викликати дорогих майстрів.
Часті запитання (F.A.Q.)
Тиск повітря в порожньому баку має бути на 10–15% нижчим за тиск вмикання насоса (нижній поріг). Для більшості побутових систем цей показник становить 1.3–1.5 бар. Вимірювати та підкачувати повітря потрібно обов’язково після вимкнення помпи та повного зливу води із системи.
Головна причина — відсутність стисненого повітря в гідроакумуляторі або розрив його внутрішньої гумової мембрани. Інша часта проблема криється в налаштуваннях самого реле: встановлена занадто мала різниця (менше ніж 0.8 бар) між тиском увімкнення та вимкнення.
Велика пружина відповідає за тиск вмикання (нижній поріг) — момент запуску насоса при падінні напору в магістралі. Мала пружина регулює дельту (різницю) між увімкненням і вимкненням, тобто допомагає визначити верхній поріг тиску, при якому насос повністю зупиняє свою роботу.
Для цього необхідно послабити натяг пружин у реле тиску, попередньо знеструмивши прилад. Щоб зменшити загальний тиск системи при вимиканні, обережно поверніть регулювальну гайку на малій пружині проти годинникової стрілки на пів оберту і перевірте результат манометром.
Найімовірніше, виникла одна з двох помилок: або на малій пружині встановлено занадто високий верхній поріг, який насос фізично не здатний набрати, або вузький вхідний канал реле забився іржею та вапняним нальотом. Через забруднення автоматика «сліпне» і перестає реагувати на підвищення тиску у водопроводі.
