Автономное водоснабжение в частном доме или на дачном участке требует тщательного контроля и своевременного технического обслуживания всех элементов гидравлической системы. Главным узлом, отвечающим за полную автоматизацию процесса подачи воды, является реле давления. Именно этот небольшой прибор самостоятельно управляет включением и выключением скважинного или поверхностного насоса в зависимости от текущих показателей напора в магистрали. Если вы заметили, что напор стал слишком слабым, вода течет рывками, или же автоматика срабатывает слишком часто, стоит детально разобраться в том, как регулировать реле давления воды правильно и безопасно.
Конечно, часто случается так, что корень проблемы кроется вовсе не в самом реле, а в смежных узлах водопроводной сети. Например, если насосная станция не набирает давление, причиной может быть серьезное повреждение резиновой мембраны гидроаккумулятора, скрытая утечка в подземном трубопроводе, износ рабочего колеса самого насоса или падение уровня воды в источнике. Однако, если после проведения базовой диагностики вы убедились, что гидравлическое и насосное оборудование полностью исправно, грамотная настройка автоматики становится критически важным и неизбежным этапом для восстановления нормального водоснабжения.
Принцип работы и строение реле давления
Большинство современных бытовых реле давления (например, популярные модели серии РД-5, РДМ-5 или PM/5) имеют идентичную конструкцию и работают по единому механическому принципу. Основой устройства является гибкая мембрана, которая непосредственно контактирует с водой в системе. Когда напор воды возрастает, мембрана выгибается и давит на специальную металлическую платформу. Эта платформа, в свою очередь, взаимодействует с контактной группой через систему пружин. Когда сопротивление воды преодолевает сопротивление пружин, контакты размыкаются, останавливая подачу электроэнергии на двигатель насоса. При падении напора (когда вы открываете кран) процесс происходит в обратном направлении: пружины выталкивают платформу назад, контакты замыкаются, и насос снова начинает качать воду.

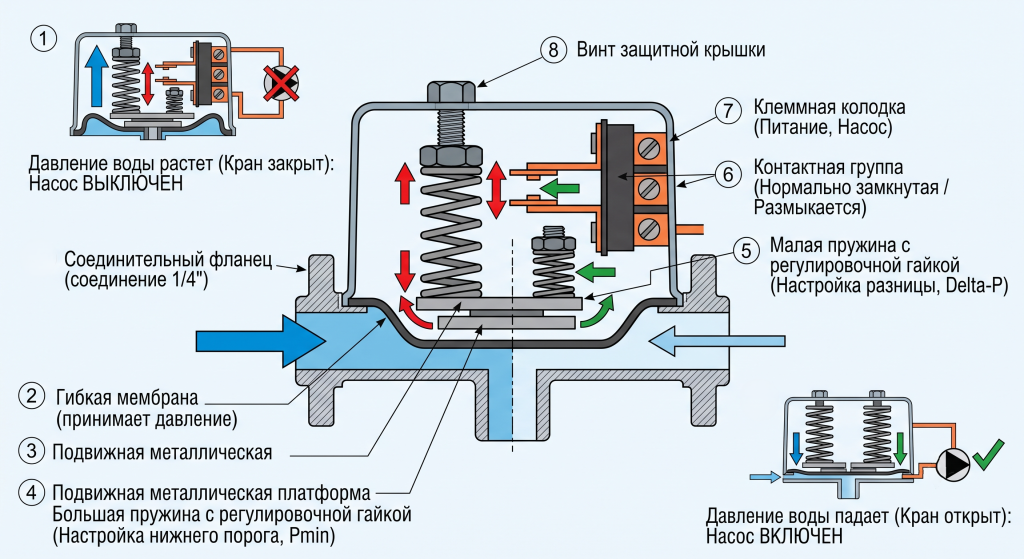

Основные компоненты механизма
Для того чтобы четко понимать, как настроить реле давления воды, необходимо знать, из каких именно рабочих элементов оно состоит. Под защитной пластиковой крышкой прибора вы увидите:
- Металлическую подвижную платформу, которая передает усилие от водяной мембраны к электрическим контактам.
- Большую пружину с регулировочной гайкой (чаще всего она отвечает за установку нижнего порога, то есть момента включения помпы).
- Малую пружину с регулировочной гайкой (она отвечает за дельту — разницу между верхним и нижним показателями).
- Блок электрических контактов для подключения фазы и нуля от электросети и к двигателю насоса.
- Соединительный фланец (обычно с резьбой 1/4 дюйма) для герметичного монтажа реле на пятивыводной штуцер насосной станции.
Подготовка к регулировке: что нужно знать
Любые манипуляции с автоматикой требуют строгого соблюдения правил техники безопасности и правильной подготовки всей системы. Прежде всего, следует помнить, что под крышкой устройства находятся оголенные контакты под напряжением 220 Вольт, поэтому перед началом любых механических работ необходимо полностью обесточить насос, вытащив вилку из розетки или выключив соответствующий автомат в щитке.
Для качественного проведения работ вам понадобится минимальный, но специфический набор инструментов и контрольно-измерительных приборов. Мы подготовили полезную таблицу, которая поможет вам сориентироваться в базовых параметрах и необходимом инвентаре.
| Параметр / Инструмент | Оптимальное значение / Назначение |
|---|---|
| Давление включения (нижний порог) | 1.4 – 1.8 бар (в зависимости от этажности дома) |
| Давление выключения (верхний порог) | 2.5 – 3.2 бар (должно быть на 20% ниже максимума насоса) |
| Разница (дельта) | Оптимально 1.0 – 1.5 бар для комфортного напора |
| Давление воздуха в пустом баке | На 10% ниже давления включения (примерно 1.3 – 1.5 бар) |
| Гаечный ключ (на 8, 10 или 12 мм) | Для точного вращения регулировочных гаек на пружинах |
| Автомобильный манометр | Для измерения давления воздушной среды в гидроаккумуляторе |
| Автомобильный насос или компрессор | Для закачивания недостающего воздуха в полость гидробака |
Проверка давления в гидроаккумуляторе
Это важнейший этап, который многие игнорируют. Если вы не знаете, как отрегулировать реле давления воды так, чтобы оно работало корректно, запомните золотое правило: настройка реле не будет иметь никакого смысла, если давление воздуха в гидроаккумуляторе не соответствует норме. Гидроаккумулятор имеет внутри резиновую грушу (мембрану) для воды, а пространство между ней и металлическими стенками бака заполнено сжатым воздухом. Именно этот воздух выталкивает воду в трубы, когда насос выключен.
Чтобы проверить и настроить бак:
- Отключите насос от электросети.
- Откройте ближайший к станции кран и полностью слейте всю воду из системы, пока она не перестанет течь. Стрелка манометра водяного давления должна упасть до нуля. Кран оставьте открытым.
- Снимите декоративный колпачок с воздушного ниппеля на торце гидроаккумулятора.
- Присоедините автомобильный манометр и измерьте показатель. Он должен быть на 10-15% ниже, чем желаемое давление включения насоса (обычно это около 1.3 — 1.5 атмосферы).
- Если воздуха маловато, подкачайте его автомобильным насосом. Если слишком много — слегка стравите, нажав на золотник ниппеля. Только после этой процедуры можно переходить непосредственно к кручению гаек на пружинах реле.
Пошаговая инструкция: как отрегулировать реле давления воды
Теперь, когда бак подготовлен, можно переходить к тонкой настройке самой автоматики. Снимите пластиковую крышку реле. Процесс регулировки происходит эмпирическим путем, то есть вам придется несколько раз включать и выключать систему, чтобы достичь идеальных показателей.
Настройка давления включения (нижний порог)
За нижний порог (момент, когда насос начинает качать воду после падения напора в системе) отвечает большая пружина. Чтобы изменить этот параметр, выполните следующие действия:
Запустите насос и дождитесь, пока он самостоятельно выключится. После этого откройте кран и медленно сливайте воду, наблюдая за водяным манометром. Зафиксируйте показатель, при котором насос включился. Если этот показатель вас не устраивает (например, вода из крана течет слишком слабо перед запуском помпы), выключите оборудование из розетки.
С помощью гаечного ключа осторожно поверните гайку на большой пружине по часовой стрелке, чтобы увеличить давление включения, или против часовой стрелки, чтобы уменьшить его. Делайте не более половины оборота за один раз. Включите питание, снова накачайте воду, слейте ее и проверьте новый момент включения. Повторяйте процедуру до достижения желаемого результата (например, 1.5 бар).
Настройка давления выключения (верхний порог)
После того, как нижний рубеж зафиксирован, переходим к верхнему. За него отвечает малая пружина. Важно понимать, что малая пружина регулирует не абсолютное значение верхнего давления, а разницу (дельту) между включением и выключением. То есть, если вы настроили включение на 1.5 бар, а малая пружина установлена на дельту 1.5 бар, насос выключится при 3.0 бар.
Если вы хотите, чтобы насос выключался при более высоком показателе (например, не при 2.8, а при 3.2 бар), вам нужно отключить питание и затянуть гайку малой пружины по часовой стрелке. Если же насос работает на износ, долго не может выключиться, или напор в системе кажется избыточным и опасным для сантехники, гайку на малой пружине следует ослабить, покрутив ее против часовой стрелки. Опять же, делайте малые шаги по четверти или половине оборота, постоянно тестируя результат с помощью манометра.

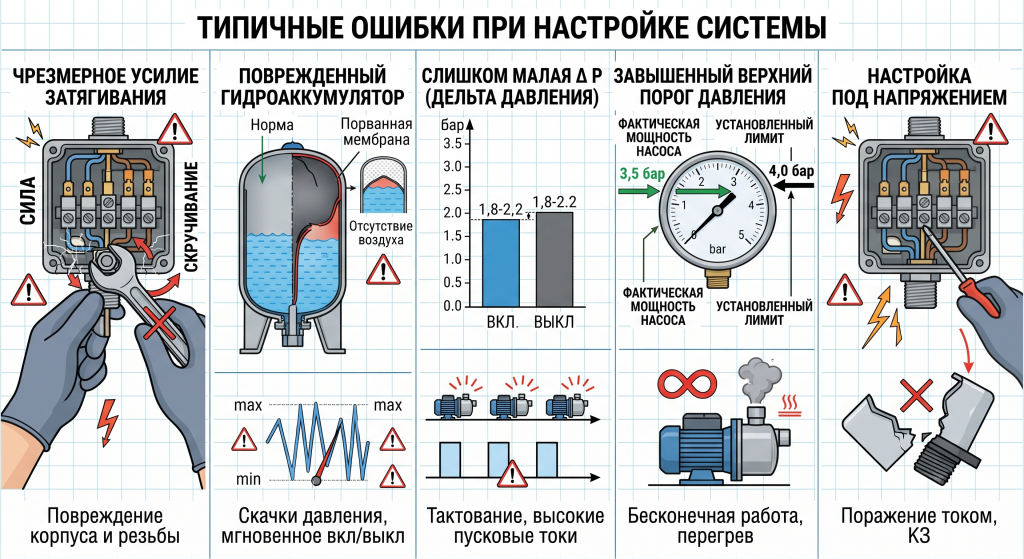

Типичные ошибки при настройке системы
Даже имея подробную инструкцию, новички часто допускают ошибки, которые могут привести к быстрому износу оборудования или даже разрыву труб. Рекомендуем ознакомиться с перечнем наиболее распространенных ошибочных действий, чтобы избежать их в собственной практике:
- Настройка без снятия напряжения. Регулировка гаек металлическим ключом вблизи открытых контактов под напряжением крайне опасна и может привести к короткому замыканию или смертельному поражению электрическим током.
- Установка слишком высокого верхнего порога. Если вы закрутите малую пружину так, что давление выключения составит, например, 4 бар, а ваш изношенный насос физически способен выдать максимум 3.5 бар, автоматика никогда не сработает. Насос будет работать непрерывно, что быстро приведет к перегреву двигателя, расплавлению пластиковых деталей диффузора и полному выходу агрегата из строя.
- Слишком малая разница (дельта) между показателями. Если разница между включением и выключением составит менее 0.8 бар, насос будет включаться буквально при каждом открытии крана на несколько секунд. Это так называемое «тактование», которое является наихудшим режимом работы для электродвигателя, поскольку оно вызывает экстремальные пусковые токи и разрушает пусковой конденсатор.
- Полное игнорирование состояния гидроаккумулятора. Как уже было отмечено, попытки настроить реле при разорванной мембране бака или отсутствии в нем воздуха обречены на провал. В таком состоянии стрелка манометра будет мгновенно прыгать до максимума и так же мгновенно падать до нуля.
- Применение чрезмерной силы. Резьба на пластиковом фланце реле очень хрупкая. Перетягивание при монтаже или слишком агрессивное кручение гаек может сломать корпус устройства.
Техническое обслуживание и профилактика
Для того чтобы водопроводная система работала стабильно годами, недостаточно один раз настроить параметры. Автоматика требует периодического технического обслуживания, которое желательно проводить хотя бы дважды в год — перед началом летнего поливного сезона и перед зимними холодами.
Особое внимание следует уделять чистоте входного отверстия реле. Вода из скважины или колодца часто содержит растворенное железо, соли жесткости, песок или мелкую глину. Со временем узкий канал во фланце реле давления (отверстие размером всего несколько миллиметров, через которое вода давит на мембрану) полностью забивается ржавчиной и известковым налетом. Из-за этого реле «слепнет» — оно перестает чувствовать реальное положение вещей в трубах и не выключает насос вовремя. Избежать этого можно, периодически демонтируя прибор и прочищая этот канал твердым неметаллическим предметом, например, зубочисткой или жесткой пластиковой щеткой.
Также следует обращать внимание на электрические контакты. Под воздействием влаги в кессонной яме или подвале контакты могут окисляться и подгорать из-за возникновения электрической дуги в момент размыкания. Если контакты почернели, их необходимо осторожно зачистить мелкозернистой наждачной бумагой. Однако, если следы нагара очень глубокие, или пластиковый корпус вокруг контактов начал плавиться, реле не подлежит ремонту и требует полной замены на новое из соображений пожарной безопасности.
Заключение
Процесс настройки автоматики насосной станции может показаться сложным на первый взгляд, но при детальном разборе становится понятным и логичным. Главное — соблюдать последовательность: сначала всегда проверяем и корректируем воздух в гидроаккумуляторе, а уже потом беремся за пружины реле, соблюдая правила электрической безопасности. Понимание функций большой и малой пружин позволит вам самостоятельно установить идеальный баланс между комфортным напором в кранах и оптимальным режимом работы насосного оборудования, значительно продлевая срок его эксплуатации без необходимости вызывать дорогих мастеров.
Частые вопросы (F.A.Q.)
Давление воздуха в пустом баке должно быть на 10–15% ниже давления включения насоса (нижний порог). Для большинства бытовых систем этот показатель составляет 1.3–1.5 бар. Измерять и подкачивать воздух нужно обязательно после выключения помпы и полного слива воды из системы.
Главная причина — отсутствие сжатого воздуха в гидроаккумуляторе или разрыв его внутренней резиновой мембраны. Другая частая проблема кроется в настройках самого реле: установлена слишком маленькая разница (менее 0.8 бар) между давлением включения и выключения.
Большая пружина отвечает за давление включения (нижний порог) — момент запуска насоса при падении напора в магистрали. Малая пружина регулирует дельту (разницу) между включением и выключением, то есть помогает определить верхний порог давления, при котором насос полностью останавливает свою работу.
Для этого необходимо ослабить натяг пружин в реле давления, предварительно обесточив прибор. Чтобы уменьшить общее давление системы при выключении, осторожно поверните регулировочную гайку на малой пружине против часовой стрелки на пол-оборота и проверьте результат манометром.
Скорее всего, возникла одна из двух ошибок: либо на малой пружине установлен слишком высокий верхний порог, который насос физически не способен набрать, либо узкий входной канал реле забился ржавчиной и известковым налётом. Из-за загрязнения автоматика «слепнет» и перестаёт реагировать на повышение давления в водопроводе.
