Современная электроника, от простейших детских игрушек до сложных промышленных серверов и космических аппаратов, невозможна без использования базовых радиоэлектронных компонентов. Они управляют потоками электронов, защищают микросхемы от перегрузок, стабилизируют напряжение и позволяют устройствам выполнять заложенные в них алгоритмы. С технической точки зрения, конденсатор это пассивный электронный компонент, который обладает способностью накапливать электрический заряд и энергию электрического поля, а затем мгновенно или постепенно отдавать её в электрическую цепь. Этот элемент является фундаментом любой печатной платы. Очень часто поломка сложной аппаратуры сводится к выходу из строя именно этих небольших деталей. Например, если произошло вздутие или высыхание электролита в силовой части, это может быть главной причиной того, что инвертор MUST не включается, и для восстановления работы понадобится диагностика и замена поврежденных элементов. В этом подробном руководстве мы шаг за шагом разберем, что такое конденсатор для чего он предназначен, как его физические свойства помогают управлять электрическим током и какие существуют разновидности этих чрезвычайно важных компонентов.
Физические основы и принцип действия: как работает компонент
Чтобы глубоко понять, для чего служит конденсатор, необходимо заглянуть в его внутреннее устройство и физику процессов, происходящих при подаче напряжения. В отличие от резисторов, которые просто рассеивают энергию в виде тепла, или катушек индуктивности, накапливающих энергию в магнитном поле, этот компонент работает исключительно с электрическим полем.
Внутреннее устройство и материалы

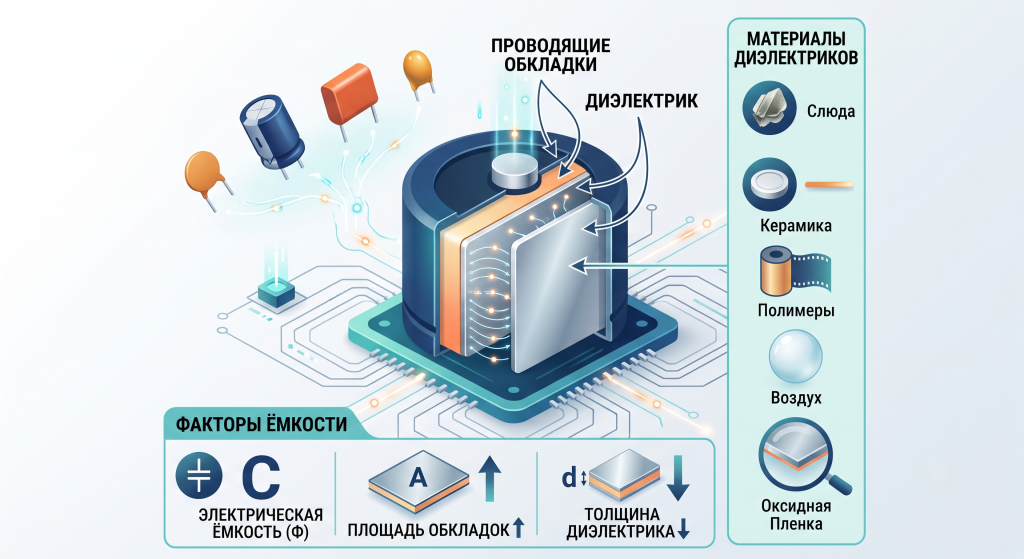

В самом простом классическом виде конструкция состоит из двух токопроводящих обкладок (электродов), которые разделены слоем диэлектрика. Диэлектрик — это материал, который практически не проводит электрический ток. Это может быть бумага, воздух, керамика, слюда, специальные полимеры или даже оксидная пленка металла. Толщина этого диэлектрического слоя и площадь обкладок непосредственно влияют на главную характеристику — электрическую емкость, которая измеряется в Фарадах (Ф).
Процессы зарядки и разрядки
Когда компонент подключают к источнику постоянного тока, электроны начинают накапливаться на одной обкладке, создавая отрицательный заряд. Одновременно с другой обкладки электроны выталкиваются, формируя положительный заряд. Этот процесс продолжается до тех пор, пока напряжение на обкладках не сравняется с напряжением источника питания. После этого ток в цепи прекращается. Если же источник отключить и замкнуть цепь через нагрузку (например, светодиод), накопленная энергия начнет высвобождаться — произойдет разрядка. Способность к такому быстрому аккумулированию энергии и её отдаче — это именно то, для чего используют конденсатор в большинстве современных электронных приборов.
Главные функции в электронных схемах
Инженеры постоянно сталкиваются с проблемой нестабильности питания, паразитными шумами и необходимостью точной синхронизации сигналов. Существует множество специфических задач, однако можно выделить несколько фундаментальных направлений.
Фильтрация и сглаживание напряжения
В блоках питания, которые преобразуют переменный ток из розетки в постоянный ток для питания микросхем, после диодного моста образуется пульсирующее напряжение. Такое напряжение непригодно для тонкой электроники. Именно здесь раскрывается суть того, для чего нужен конденсатор. Он подключается параллельно нагрузке. Когда напряжение растет, он заряжается, забирая избыток энергии. Когда напряжение начинает падать, он отдает накопленную энергию в цепь, тем самым восполняя «провалы». В результате такой работы пульсирующий график превращается в практически идеальную прямую линию, обеспечивая стабильное питание процессоров и микроконтроллеров.
Работа с переменным током и частотами
Особенностью компонента является то, что он не пропускаеть постоянный ток (так как между обкладками находится диэлектрик), но беспрепятственно пропускает переменный ток. Эта уникальная особенность позволяет использовать его в качестве своеобразного фильтра частот.
В зависимости от конфигурации схемы, конденсаторы выполняют следующие задачи:
- Разделение каскадов: пропуск полезного переменного сигнала (например, звука в аудиоусилителях) при одновременной блокировке постоянной составляющей напряжения, которая может повредить следующий каскад или исказить сигнал.
- Шунтирование: отведение высокочастотных помех на «землю» (минус питания), что защищает чувствительные цифровые микросхемы от сбоев.
- Создание колебательных контуров: в паре с катушками индуктивности они формируют резонансные контуры, которые используются в радиоприемниках и передатчиках для настройки на определенную частоту вещания.
- Фазосдвигающие цепи: использование в электродвигателях переменного тока для создания вращающегося магнитного поля, без которого двигатель просто не сможет запуститься.
Основные виды и их технические особенности
В зависимости от материала диэлектрика и конструкции, свойства компонентов могут кардинально отличаться. Самые распространенные типичные ошибки начинающих при ремонте техники связаны с неправильным подбором типа детали, ведь не все они взаимозаменяемы даже при одинаковой емкости. Чтобы структурировать информацию, ниже приведена полезная сводная информация о популярных типах.
| Тип компонента | Основной диэлектрик | Характерные особенности и преимущества | Специфика применения в электронике |
| Электролитические | Оксидная пленка металла (алюминия) в сочетании с жидким электролитом. | Обладают очень большой емкостью при относительно небольших размерах. Являются полярными (имеют четко определенные плюс и минус). | Используются как сглаживающие фильтры в импульсных и линейных блоках питания, аудиоаппаратуре. |
| Керамические | Специальная радиотехническая керамика. | Неполярные, обладают малой индуктивностью, отлично работают на высоких частотах. Устойчивы к температурным колебаниям. | Шунты для подавления высокочастотных помех, радиочастотные цепи, цифровая техника. |
| Пленочные | Полиэстер, полипропилен, поликарбонат. | Высокая точность емкости, низкий ток утечки, способность работать с высокими напряжениями, долговечность. | Звуковые кроссоверы высокого класса, высоковольтные цепи, пусковые схемы электродвигателей. |
| Танталовые | Оксид танталу. | Чрезвычайно компактные, обладают стабильными параметрами и низким эквивалентным последовательным сопротивлением (ESR). | Материнские платы, смартфоны, медицинская техника, военная электроника. |
| Ионисторы | Двойной электрический слой на границе раздела электрода и электролита. | Огромная емкость (до десятков Фарад), но низкое рабочее напряжение. Занимают нишу между конденсаторами и аккумуляторами. | Сохранение настроек часов реального времени в компьютерах, резервное питание памяти. |
Практическое использование компонентов в технике
Когда мы подробно анализируем, где используют конденсаторы, становится понятно, что их присутствие критично для любой отрасли современного приборостроения. Они есть в каждом смартфоне, телевизоре, автомобиле и спутнике. Часто именно специфические характеристики определяют, какие именно конденсаторы используют для решения той или иной инженерной задачи.

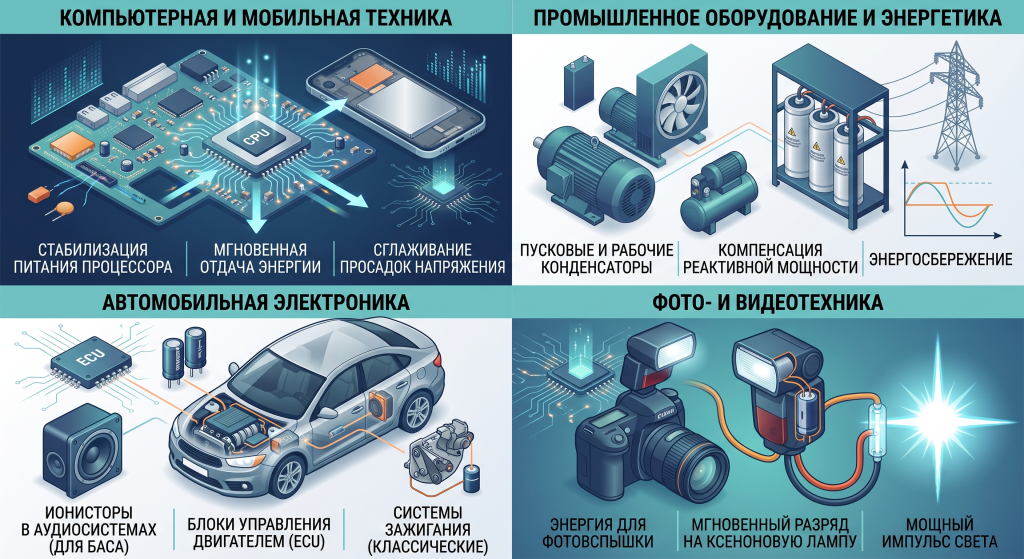

Сферы применения охватывают огромный спектр задач:
- Компьютерная и мобильная техника: На материнских платах сотни крошечных SMD-компонентів обеспечивают стабильность питания процессора. Они мгновенно отдают ток во время резких скачков вычислительной нагрузки, не допуская просадок напряжения, которые привели бы к перезагрузке системы.
- Промышленное оборудование и энергетика: Большие пусковые и рабочие конденсаторы устанавливаются в системах управления насосными станциями, вентиляторами и компрессорами. Кроме того, специальные высоковольтные установки компенсации реактивной мощности позволяют предприятиям значительно экономить электроэнергию, разгружая электросеть от бесполезных перетоков тока.
- Автомобильная электроника: От систем зажигания в старых автомобилях, где они гасили искру на контактах прерывателя, до современных блоков управления двигателем (ECU) и мощных аудиосистем, где применяются ионисторы для обеспечения глубокого и чистого баса без перегрузки генератора.
- Фото- и видеотехника: Мощный и быстрый импульс света в фотовспышке возможен исключительно благодаря энергии, которая накапливается в высоковольтном электролитическом элементе, а затем мгновенно высвобождается через ксеноновую лампу.
Заключение
Анализируя современную схемотехнику, невозможно переоценить значение этих небольших, но крайне необходимых деталей. Изучая физику их работы, становится очевидным, для чего предназначен конденсатор в масштабах как миниатюрных гаджетів, так и огромных энергетических сетей. Они выступают в роли своеобразных буферов, фильтров, генераторов задержек и разделителей сигналов. Благодаря разнообразию материалов и технологий изготовления, инженеры имеют возможность идеально подбирать компоненты под конкретные условия: будь то работа с высокими температурами, сверхвысокими частотами или потребность в больших объемах сохраненной энергии. Понимание принципов работы, емкости, рабочего напряжения и эквивалентного последовательного сопротивления (ESR) является ключевым фактором для успешного проектирования, диагностики и ремонта любой электронной аппаратуры.
F.A.Q. (Частые вопросы)
Простыми словами, конденсатор — это своеобразный мини-аккумулятор, который умеет очень быстро накапливать небольшое количество электрической энергии и почти мгновенно отдавать её. Он работает как буфер, сглаживающий скачки напряжения, устраняющий помехи и помогающий электронным устройствам работать стабильно.
В блоках питания конденсаторы выполняют функцию фильтров. После преобразования переменного тока из розетки остаётся так называемое «пульсирующее» напряжение. Конденсатор поглощает излишки энергии во время скачков и отдаёт её во время провалов, превращая пульсации в ровную, стабильную линию, что критически важно для чувствительной электроники.
Главное отличие — в материалах, ёмкости и полярности. Электролитические конденсаторы имеют большую ёмкость, являются полярными (их нужно подключать, строго соблюдая «плюс» и «минус») и преимущественно служат для сглаживания напряжения. Керамические — неполярные, имеют меньшую ёмкость, но отлично справляются с подавлением высокочастотных помех.
Нет, конденсатор не пропускает постоянный ток, поскольку между его токопроводящими обкладками находится диэлектрик (материал, не проводящий ток). Однако он беспрепятственно пропускает переменный ток. Эта физическая особенность позволяет использовать компонент для разделения сигналов в звуковой и радиоаппаратуре.
Вздутие, протечка или высыхание (чаще всего это касается электролитических конденсаторов) означает, что деталь вышла из строя и потеряла свою ёмкость. Это одна из самых распространённых причин поломки техники — от того, что компьютер не запускается, до ситуаций, когда не включается инвертор или телевизор. Повреждённый элемент требует обязательной замены (перепайки).
